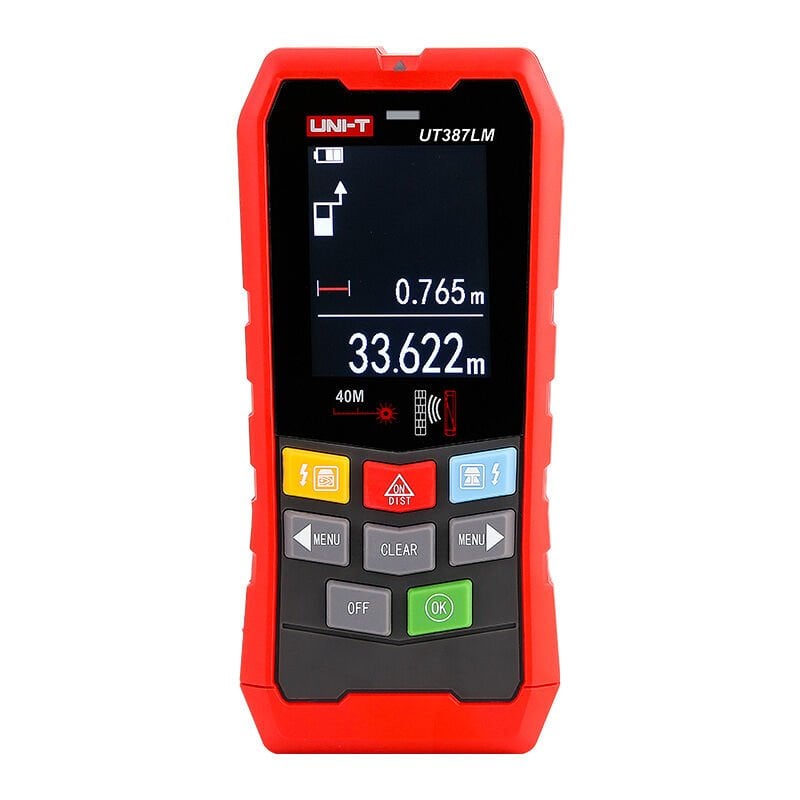

Unit UT387LM Duvar Tarayıcı ve Lazer Ölçü

UT387LM Duvar Tarayıcı Kullanım Kılavuzu

1. Bu ürün; duvarlar, tavanlar, zeminler ve alçıpanların altında gizli olan metalleri (inşaat demiri, bakır boru), kabloları ve ahşapları tespit edebilir.
2. Bu ürün, evlerin uzunluğunu, alanını ve hacmini ölçebilen lazer mesafe ölçümü için kullanılabilir.

Güvenlik Bilgileri

LAZER RADYASYONU

IŞINA DOĞRUDAN BAKMAYIN

SINIF 2 TÜKETİCİ LAZER ÜRÜNÜ

IEC/EN 60825-1, EN 50689 ile uyumludur.

• A Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun. Aksi takdirde lazer radyasyonuna, elektrik çarpmasına veya kişisel yaralanmaya neden olabilir.
• A Lazerin performansını hiçbir şekilde değiştirmeyin. Bu, tehlikeli lazere maruz kalınmasına neden olur. Lazeri yalnızca bu ürünü kullanırken açın ve lazere doğrudan bakmayın. Yetkisiz personelin kullanmaması için ürünü güvenli bir yerde saklayın.
• Lazer ışınını kasıtlı olarak veya karanlıkta insanlara doğrultmayın.
• Lazer ışınını yüksek yansıtıcı yüzeye sahip nesnelere tutmayın.
• Ürünü çocukların ulaşamayacağı yerlere koyun.
• A Bu ürünü yetkisiz olarak tamir etmeyin. Hasar görmüşse lütfen yerel bayinizle iletişime geçin.
• Elektromanyetik radyasyon diğer cihazlarda (kalp pilleri, işitme cihazları ve diğer tıbbi aletler gibi) parazite neden olabilir.
• Bu ürünü yanıcı ve patlayıcı ortamlarda, tıbbi ekipmanların yakınında veya uçakta kullanmayın.
• Lütfen kullanım ömrü bitmiş cihazı yerel yasa ve yönetmeliklere uygun olarak bertaraf edin.

Ürün Yapısı (Şekil 1)

1. Mesafe ölçümü için alıcı mercek açıklığı
2. Mesafe ölçümü için lazer çıkış açıklığı
3. LED göstergesi
4. 2.4 inç renkli ekran
5. Düğmeler
6. Sensör alanı (etrafındaki nesneler algılanır)
7. Etiket
8. 1/4 inç bakır somun
9. Type-C USB şarj girişi koruyucu kapağı
10. Hoparlör

Düğmeler (Şekil 2)

• a. Yabancı madde tespiti (Ahşap kiriş)
• b. Cihazı açmak için uzun basın. Cihaz açıldıktan sonra: Kısa basın: tekli ölçüm / Uzun basın: sürekli ölçüm.
• c. Metal tespiti
• d / f. Mesafe ölçüm menüsüne girme / seçme.
• e. Kapatmak için uzun basın.
• g. Onaylama.
• h. Temizleme / İptal.

Teknik Göstergeler

Lazer Mesafe Ölçüm Parametreleri

• Doğruluk: $\pm(2.0mm + 5\times10^{-5}D)$
• Birim: m / ft+in
• Menzil: 0.05 ~ 40 m
• Lazer otomatik kapanma: 20 saniye
• Veri depolama: 30 grup

Mesafe Ölçüm Fonksiyonları

• Toplama ölçümü: Bu modda, birden fazla tekli ölçümün değerleri toplanır ve sonuç ana ekranda gösterilir.
• Çıkarma ölçümü: Bu modda, birden fazla tekli ölçümün değerleri birbirinden çıkarılır ve sonuç ana ekranda gösterilir.
• Alan ölçümü: Dikdörtgenin uzunluğunu ve genişliğini ayrı ayrı ölçün, alan ana ekranda gösterilecektir.
• Tekli Pisagor ölçümü: Bir hipotenüs ve bir dik kenarı ayrı ayrı ölçün; cihaz diğer dik kenarın uzunluğunu otomatik olarak hesaplayacak ve ana ekranda gösterecektir. İki kenarı ölçerken, ölçüm referans noktası değişmemeli ve lazer ışınları ile referans noktaları arasındaki bağlantı dik üçgen oluşturmalıdır, aksi takdirde sonuç gerçekte olandan çok farklı çıkabilir.
• Çift Pisagor ölçümü: Bu mod tekli Pisagor ölçümüne benzer. Kullanıcı iki hipotenüs ve bir dik kenar ölçmelidir. Üç ölçümün referans noktası sabit kalmalı ve dik kenar ölçülecek hedef kenara dik olmalıdır.
• Geçmiş ölçüm verileri: Bu modda kullanıcılar, geçmiş ölçüm verilerini (30 gruba kadar) görüntülemek için d veya f düğmesine basabilir.
• Referans ayarı: Referans noktası ürünün önü, ortası veya arkası olabilir. Varsayılan ayar, cihaz açıldığında son kullanılan referans olacaktır.
• Birim dönüştürme: Mesafe ölçüm birimi m ve in/ft arasında değiştirilebilir.
• Sesli anons açma/kapama: Üç durum vardır: sesli anons, sesli ikaz (buzzer), sessiz mod. Sesli anons kapatıldıktan sonra sadece buzzer öter. Buzzer da kapatıldıktan sonra sessiz moda girer.

Ekran Göstergeleri (Şekil 3)

1. Pil durumu
2. Ölçüm referansı
3. Ölçüm modu
4. İkincil ekran
5. Ana ekran

Tarama (Duvar Algılama) Fonksiyonu Notları

Dikkat:

• Ürünün içine nem girmesine izin vermeyin veya doğrudan güneş ışığına maruz bırakmayın.
• Cihaz daha önce aşırı sıcaklık farkı olan bir ortamda bulunduysa, açmadan önce cihaz sıcaklığının ortam sıcaklığına dengelenmesini beklemek gerekir.
• Duvar tarayıcısının yakınında mikrodalga fırın ve diğer verici ekipmanların kullanılması algılama sonucunu etkileyecektir.
• Algılama esnasında nem, metal içeren yapı malzemeleri, alüminyum kaplı yalıtım malzemeleri, iletken duvar kağıtları, halılar veya fayanslar sonuçları etkiler. Bu nedenle duvar, tavan ve zeminde delme ve kesme işlemlerine başlamadan önce mutlaka mimari planlar gibi ilgili bilgilere de dikkat edilmelidir.

En iyi algılama sonucunu elde etmek için:

• Bu ürünü kullanırken yüzük veya saat gibi takılar takmaktan kaçının. Metal, hatalı algılamaya neden olabilir.
• Ürünü yüzey üzerinde kaldırmadan, uyguladığınız baskıyı değiştirmeden, sabit ve pürüzsüz bir şekilde hareket ettirin.
• Tarama sırasında parmaklarınızın taranan yüzeye temas etmediğinden emin olun. Diğer elinizle veya vücudunuzun başka bir kısmıyla duvara dokunmamaya özen gösterin.

Metal Algılama Modunda Kalibrasyon

Cihazı açtıktan sonra metal algılama arayüzüne girmek için c düğmesine basın. Bu sırada, ortamda metal paraziti olmadığı halde ekranda inşaat demiri, bakır boru veya paslanmaz çelik boru simgelerinden biri görünüyorsa kalibrasyon yapılması gerekir. Kalibrasyon yöntemi, ürünü metal ve güçlü manyetik alanların bulunmadığı bir ortama yerleştirmektir (örneğin cihazı havaya kaldırmak vb.). Ardından, ekranda yalnızca pil durumu simgesi ve "Detect metal" (Metal algıla) yazısı kalana kadar c düğmesini basılı tutun.

Metal Algılama (Şekil 5)

1. Alternatif akım (AC / Canlı hat)
2. Manyetik veya manyetik olmayan metal
3. Metalin derinliği
4. Algılama modu
5. Merkez
6. Sinyal gücü

• Maksimum metal algılama derinliği 100 mm'dir.
• Ürünü algılama yapılacak yüzeye yerleştirin ve sola veya sağa hareket ettirin. Cihaz bir metal nesne algıladığında, metale yaklaştıkça ekrandaki sinyal gücü alanı kademeli olarak aydınlanacaktır. Ürün metale en yakın olduğunda ekranda merkez (center) simgesi belirecektir.
• Ölçülen metalin çapı 18 mm olan bir inşaat demiri veya bakır boru olduğunda derinlik doğruluğu en iyidir. Aksi durumlarda derinlik değeri yalnızca kaba bir referans olarak kabul edilmelidir.

Uyan! Duvarın içinde canlı kablolar varsa tehlike oluşturabilecek eylemlerde bulunmayın. Duvar yüzeyine delik açmadan veya çivi çakmadan önce mutlaka elektriği, gazı ve suyu kapatın. Beton, tuğla ve seramikler canlı tellerden gelen elektrik alanı sinyali üzerinde kalkan görevi görür, bu nedenle doğruluğu etkileyebilir.

Yabancı Madde Algılama (Ahşap Kiriş) (Şekil 9)

1. Ahşap kiriş algılama modu (hassas/derin mod)
2. Merkez
3. Sinyal gücü
4. Ölçülen nesnenin özelliği (Merkez simgesi göründüğünde ekranda nesne türü belirtilir):
• Nesne metal değildir, genellikle ahşap kiriştir.
• Nesne küçük bir metal malzemedir, genellikle demir çividir.
• Nesne büyük bir metal malzemedir, genellikle çelik çerçevedir.
• Nesne küçük bir manyetik olmayan metaldir, genellikle kablodur.

• Maksimum algılama derinliği: Hassas mod: 20mm / Derin mod: 38mm. Modlar arasında geçiş yapmak için a düğmesine uzun basın.
• Alçıpan, kontrplak, masif ahşap tahtalar ve kaplamalı ahşap duvarlardaki nesneleri algılayabilir. Beton, harç, tuğla, halı, folyo malzemeleri, metal yüzeyler veya yoğunluğu düzensiz malzemelerdeki nesneleri algılamaz.

Çalıştırma Talimatları:

1. Cihazı açtıktan sonra ahşap algılama moduna girmek için a düğmesine basın.
2. Cihazı duvara dik olarak tutun ve a düğmesine kısaca basıp kalibrasyonun tamamlanması için 1-3 saniye cihazı sabit tutun (Şekil 6). Şekil 7'deki ekran göründüğünde taramaya başlayın.
3. Tarayıcı ahşap kirişin tam ortasına geldiğinde ekranda merkez simgesi ve nesnenin özelliği görüntülenecektir (Şekil 9).

Bakım ve Temizlik

• Ürünü aşırı soğuk veya sıcak ortamlara maruz bırakmayınız, uzun süre dış kuvvete veya titreşime maruz bırakmayınız.
• Ürün kapalı alanda saklanmalıdır. Kullanılmadığı zaman kutusuna konulmalıdır.
• Tozlu ve nemli ortamlarda kullanmayınız. Optik bileşenleri (lazer lensi) temizlerken temiz suya batırılmış ve sıkılmış yumuşak bir bez kullanın; aşındırıcı veya uçucu maddeler kullanmayın.
• Cihazın merceğine dokunmayın ve lazer hasarını önlemek için cihazı sökmeyin.

Hata Kodları Tablosu

Sorun Giderme

• Cihaz Açılmıyor: Pil zayıf olabilir (Şarj edin) veya düğme teması kötüdür (Güç düğmesine daha sert basmayı deneyin ya da servise gönderin).
• Ekranda Hata Kodları Var: Yukarıdaki Hata Kodları bölümüne bakın.
